1x16 το ράφι τοποθετεί τον ενιαίο θραύστη οπτικής ίνας τρόπου G657A θραυστών FC UPC PLC
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | FOCABLE |
| Πιστοποίηση: | ISO Certification and RoHS Compliant |
| Αριθμό μοντέλου: | 1*16 το ράφι θραυστών PLC τοποθετεί τον τύπο |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10PCS |
|---|---|
| Συσκευασία λεπτομέρειες: | 1pcs/blister κιβώτιο |
| Όροι πληρωμής: | Western Union, T/T |
| Δυνατότητα προσφοράς: | 90000PCS/MONTH |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος ινών: | G657A | Τύπος: | το ράφι τοποθετεί τον τύπο |
|---|---|---|---|
| Εφαρμογή: | Δίκτυο FTTH FTTB FTTX | Λειτουργούσα θερμοκρασία: | -40℃ σε 85℃ |
| Συνδετήρας: | SC/LC/FC/ST | Όνομα: | Το ράφι τοποθετεί το θραύστη PLC |
| Υψηλό φως: | 1x16 το ράφι τοποθετεί το θραύστη PLC,FC το ράφι UPC τοποθετεί το θραύστη PLC,G657A θραύστης οπτικής ίνας |
||
Περιγραφή προϊόντων

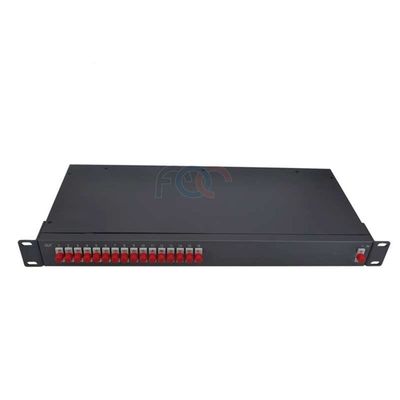

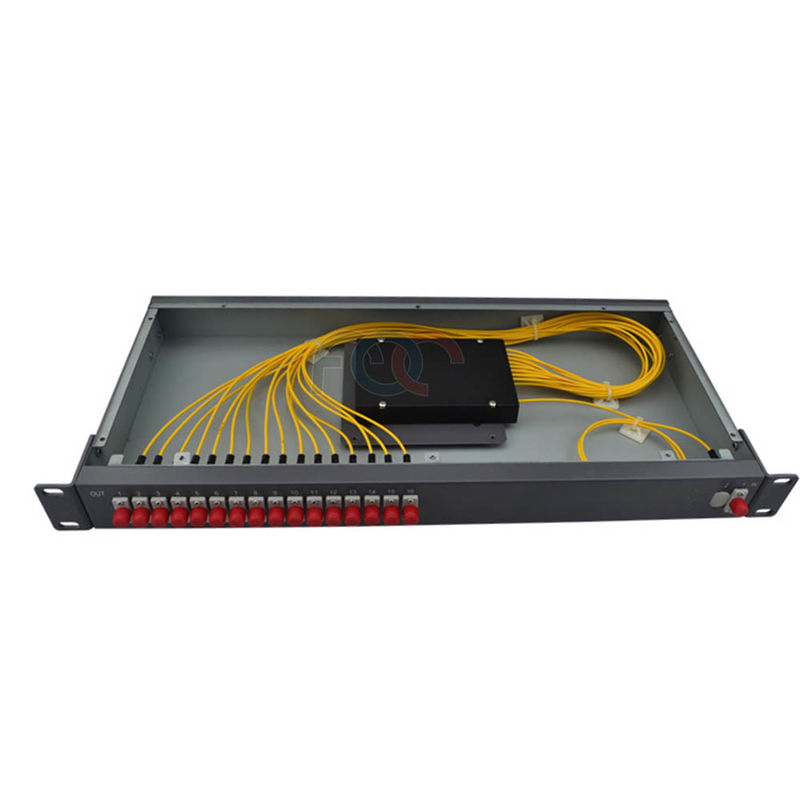

το ράφι 1 X 16 τοποθετεί το Single-Mode θραύστη οπτικής ίνας PLC FC/UPC
Ο επίπεδος θραύστης κυκλωμάτων ελαφρύς-κυμάτων (PLC) είναι μια οπτική διοικητική συσκευή δύναμης που κατασκευάζεται με τη χρησιμοποίηση της οπτικής τεχνολογίας κυματοδηγού πυριτίου. Χαρακτηρίζει ένα συμπαγές μέγεθος, μια υψηλή αξιοπιστία και μια ευρεία λειτουργούσα σειρά μήκους κύματος με την καλή ομοιομορφία κανάλι--καναλιών. Αυτές οι μονάδες PLC χρησιμοποιούνται ευρέως στα δίκτυα PON για το διαχωρισμό δύναμης οπτικών σημάτων. Όλα τα προϊόντα καλύπτουν τις απαιτήσεις GR-1209-πυρήνας-2001 και των GR-1221-πυρήνας-1999.
Η ΕΠΙΚΟΙΝΩΝΊΑ Co., ΕΠΕ FOC παρέχει διάφορο 1xN και το ράφι PLC 1U 2xN τοποθετεί τους θραύστες τύπων, συμπεριλαμβανομένου 1x2, 1x4, 1x8, ράφι 1x16,1x32,1x64 1U τοποθετούν το θραύστη PLC τύπων και 2x2, 2x4, 2x8, 2x16, 2x32, ράφι 2x64 1U τοποθετούν τους θραύστες PLC τύπων.
Χαρακτηριστικά γνωρίσματα
Το ράφι ύφους συσκευασίας τοποθετεί
Τύπος 1x32 διαμόρφωσης
Ενιαίος τρόπος G.657A1 τύπων ινών
Τύπος FC/UPC συνδετήρων
Χαμηλή απώλεια εισαγωγής
Χαμηλό PDL
Υψηλή επιστροφής απώλεια
Ομοιόμορφος διαχωρισμός δύναμης
Συμπαγές σχέδιο
Ευρύ λειτουργούν μήκος κύματος
Ευρεία λειτουργούσα θερμοκρασία
Άριστη περιβαλλοντική & μηχανική σταθερότητα
Κατάλληλος κάτω από Telcordia GR-1221 και GR-1209
Εφαρμογές
Συστήματα FTTX
Δίκτυα CATV
Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα
Άλλες εφαρμογές στα συστήματα οπτικών ινών
Εσωτερική χρήση μόνο
Οπτικές προδιαγραφές
|
Παράμετρος |
Μονάδα |
Προδιαγραφή (βαθμός Π) |
|||||
|
Αριθμός καναλιών |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Μήκος κύματος λειτουργίας |
NM |
1260~1650 |
|||||
|
Απώλεια εισαγωγής (μέγιστο) |
DB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
Ομοιομορφία (μέγιστο) |
DB |
0,5 |
0,8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
Εξαρτώμενη απώλεια πόλωσης |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Επιστροφής απώλεια |
DB |
≥50 |
|||||
|
Κατευθυντικότητα |
DB |
≥50 |
|||||
|
Λειτουργούσα θερμοκρασία |
℃ |
-40~+85 |
|||||
|
Θερμοκρασία αποθήκευσης |
℃ |
-40~+85 |
|||||
|
Παράμετρος |
Μονάδα |
Προδιαγραφή (βαθμός Π) |
|||||
|
Αριθμός καναλιών |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Μήκος κύματος λειτουργίας |
NM |
1260~1650 |
|||||
|
Απώλεια εισαγωγής (μέγιστο) |
DB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
Ομοιομορφία (μέγιστο) |
DB |
0,8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
Εξαρτώμενη απώλεια πόλωσης |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Επιστροφής απώλεια |
DB |
≥50 |
|||||
|
Κατευθυντικότητα |
DB |
≥50 |
|||||
|
Λειτουργούσα θερμοκρασία |
℃ |
-40~+85 |
|||||
|
Θερμοκρασία αποθήκευσης |
℃ |
-40~+85 |
|||||
Σημείωση: Όλο το στοιχείο ανωτέρω δεν περιλαμβάνει τους συνδετήρες.
Διαταγή των πληροφοριών
|
PLC |
|
|
|
|
|
|
|
|
Λιμένας |
Τύπος ινών |
Εισαγωγή |
Παραγωγή |
Μήκος πλεξίδων |
Συνδετήρας |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm χαλαρός σωλήνας, S=2.0mm, R=3.0mm, 0=Adapter |
L=900µm χαλαρός σωλήνας, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5--2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=NONE, X=OTHERS |
Μπορούμε να παραγάγουμε πολλές παρουσιάσεις σε συνέχειες των θραυστών PLC συμπεριλαμβανομένου:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 με την ακολουθία της συσκευασίας
Γυμνή σειρά ινών
Μίνι χαλαρή συσκευασία σωλήνων
Τύπος ενότητας ABS
Τύπος παραθύρων LGX
Το ράφι τοποθετεί την επιτροπή μπαλωμάτων για την εφαρμογή PON.
Ο τοίχος τοποθετεί την επιτροπή μπαλωμάτων για την εφαρμογή PON
Ευθύγραμμος τύπος περάτωσης συναρμογών οπτικών ινών
Κάθετος τύπος περάτωσης συναρμογών οπτικών ινών
