19 χαμηλός PDL PLC ινών ″ 1U παθητικός οπτικός θραύστης θραυστών για τα δίκτυα PON
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | FOCABLE |
| Πιστοποίηση: | ISO Certification and RoHS Compliant |
| Αριθμό μοντέλου: | 1*64 το ράφι θραυστών PLC τοποθετεί τον τύπο |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 10PCS |
|---|---|
| Συσκευασία λεπτομέρειες: | 1pcs/blister κιβώτιο |
| Όροι πληρωμής: | Western Union, T/T |
| Δυνατότητα προσφοράς: | 90000PCS/MONTH |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντων: | Θραύστης GPON SC/APC PLC οπτικών ινών 1x8 | Τύπος ινών: | G657A |
|---|---|---|---|
| Τύπος: | 1x32, θραύστης | Εφαρμογή: | Δίκτυο FTTH FTTB FTTX |
| Συνδετήρας: | SC/UPC, SC/APC/UPC | Πιστοποίηση: | CE RoHS FCC |
| Υψηλό φως: | Θραύστης PLC ινών δικτύων PON,19 θραύστης PLC ινών ″ 1U,Χαμηλός παθητικός οπτικός θραύστης PDL |
||
Περιγραφή προϊόντων

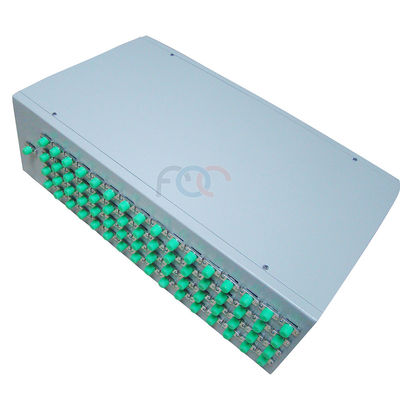

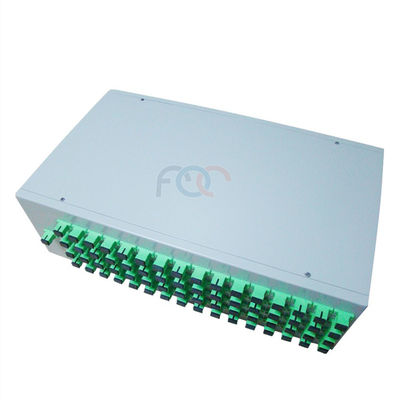

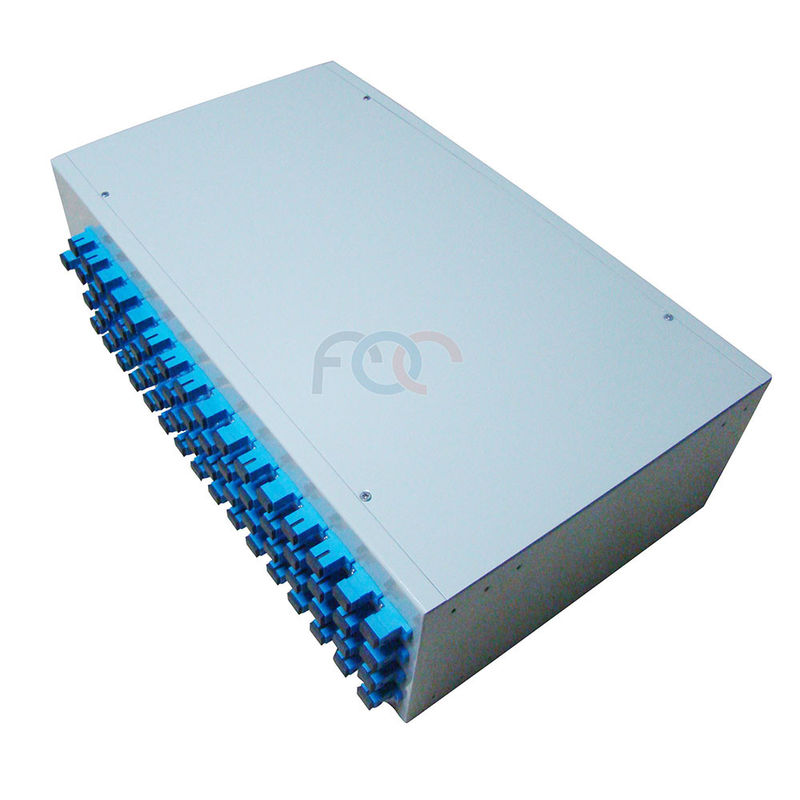

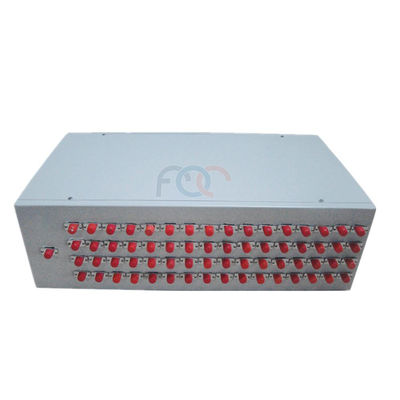

Το χαμηλό ράφι PDL 19 ″ 1U τοποθετεί το θραύστη Ftth PLC ινών/τον παθητικό οπτικό θραύστη
Ο επίπεδος θραύστης κυκλωμάτων lightwave (θραύστης PLC) είναι ένα είδος ενσωματωμένης συσκευής διανομής δύναμης κυματοδηγού οπτικής βασισμένης στο υπόστρωμα χαλαζία. Έχει τα πλεονεκτήματα του μικρού όγκου, ευρύ εύρος ζώνης, υψηλή αξιοπιστία, άριστη ομοιομορφία. Ο θραύστης οπτικής ίνας είναι ιδιαίτερα κατάλληλος για τα παθητικά οπτικά δίκτυα (EPON, BPON, GPON) που συνδέεται με τον τερματικό εξοπλισμό και πραγματοποιεί την οπτική διανομή δύναμης.
Η ΕΠΙΚΟΙΝΩΝΊΑ Co., ΕΠΕ FOC παρέχει τους θραύστες οπτικών ινών 1*N και 2*N. Και αυτοί οι θραύστες PLC μπορούν να γίνουν σύμφωνα με το αίτημα πελατών.
Χαρακτηριστικά γνωρίσματα
- Αξιόπιστη απόδοση
- Χαμηλή απώλεια
- Χαμηλή ευαισθησία πόλωσης
- Άριστη μηχανική προστασία
- Άριστη ομοιομορφία
- Τα μεγέθη κατοικίας ποικίλλουν ανάλογα με τη διασπασμένη αναλογία που παρέχει τη βέλτιστη χρησιμοποίηση του διαστήματος.
Εφαρμογές
-
Επεκτάσεις προγράμματος FTTH & FTTX
- Ευρυζωνική μετάδοση στοιχείων ποσοστού υψηλός-κομματιών
- Ενεργές λήξεις συσκευών
- Εξεταστικά όργανα
- Δίκτυα επικοινωνίας οπτικής ίνας
- Δίκτυα PON
- Διανομή οπτικών σημάτων
Οπτικές προδιαγραφές
|
Παράμετρος |
Μονάδα |
Προδιαγραφή (βαθμός Π) |
|||||
|
Αριθμός καναλιών |
|
1X2 |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Μήκος κύματος λειτουργίας |
NM |
1260~1650 |
|||||
|
Απώλεια εισαγωγής (μέγιστο) |
DB |
4.3 |
7.4 |
10.7 |
13.9 |
17.2 |
21.5 |
|
Ομοιομορφία (μέγιστο) |
DB |
0,5 |
0,8 |
1.0 |
1.4 |
1.6 |
2.0 |
|
Εξαρτώμενη απώλεια πόλωσης |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Επιστροφής απώλεια |
DB |
≥50 |
|||||
|
Κατευθυντικότητα |
DB |
≥50 |
|||||
|
Λειτουργούσα θερμοκρασία |
℃ |
-40~+85 |
|||||
|
Θερμοκρασία αποθήκευσης |
℃ |
-40~+85 |
|||||
|
Παράμετρος |
Μονάδα |
Προδιαγραφή (βαθμός Π) |
|||||
|
Αριθμός καναλιών |
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
|
Μήκος κύματος λειτουργίας |
NM |
1260~1650 |
|||||
|
Απώλεια εισαγωγής (μέγιστο) |
DB |
4.3 |
7.6 |
11.0 |
14.8 |
17.9 |
21.5 |
|
Ομοιομορφία (μέγιστο) |
DB |
0,8 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
|
Εξαρτώμενη απώλεια πόλωσης |
DB |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
0,5 |
|
Επιστροφής απώλεια |
DB |
≥50 |
|||||
|
Κατευθυντικότητα |
DB |
≥50 |
|||||
|
Λειτουργούσα θερμοκρασία |
℃ |
-40~+85 |
|||||
|
Θερμοκρασία αποθήκευσης |
℃ |
-40~+85 |
|||||
Σημείωση: Όλο το στοιχείο ανωτέρω δεν περιλαμβάνει τους συνδετήρες.
Διαταγή των πληροφοριών
|
PLC |
|
|
|
|
|
|
|
|
Λιμένας |
Τύπος ινών |
Εισαγωγή |
Παραγωγή |
Μήκος πλεξίδων |
Συνδετήρας |
|
|
0102=1x2 |
1=G652D, 2=G657A |
L=900µm χαλαρός σωλήνας, S=2.0mm, R=3.0mm, 0=Adapter |
L=900µm χαλαρός σωλήνας, S=2.0mm, R=3.0mm, 0=Adapter |
05-20=0.5--2.0m, 0=Adapter, X=Others |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, 00=NONE, X=OTHERS |
Μπορούμε να παραγάγουμε πολλές παρουσιάσεις σε συνέχειες των θραυστών PLC συμπεριλαμβανομένου:
1X2, 1X4, 1X8, 1X16, 1X32, 1X64, 2X4, 2X8, 2X16, 2X32, 2X64 με την ακολουθία της συσκευασίας
Γυμνή σειρά ινών
Μίνι χαλαρή συσκευασία σωλήνων
Τύπος ενότητας ABS
Τύπος παραθύρων LGX
Το ράφι τοποθετεί την επιτροπή μπαλωμάτων για την εφαρμογή PON.
Ο τοίχος τοποθετεί την επιτροπή μπαλωμάτων για την εφαρμογή PON
Ευθύγραμμος τύπος περάτωσης συναρμογών οπτικών ινών
Κάθετος τύπος περάτωσης συναρμογών οπτικών ινών
