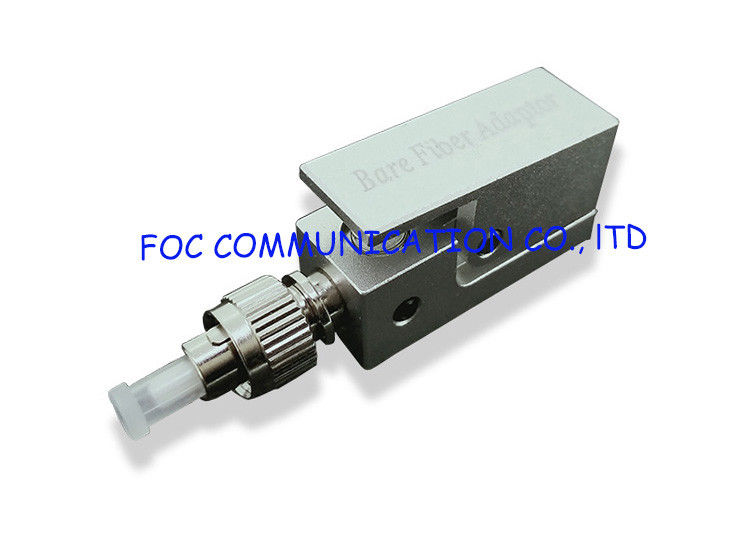

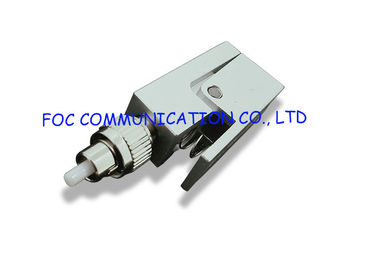

FC ο γυμνός προσαρμοστής οπτικών ινών επιτρέπει τις γρήγορες και εύκολες προσωρινές συνδέσεις

Περιγραφή προϊόντων

FC ο γυμνός προσαρμοστής οπτικών ινών επιτρέπει τις γρήγορες και εύκολες προσωρινές συνδέσεις

Οι γυμνοί προσαρμοστές ινών παρέχουν έναν απλό και έναν αποτελεσματικό τρόπο να χρησιμοποιήσουν οι ίνες με τα εμπορικά δοχεία. Απλά η λουρίδα, καθαρίζει και διασπά την ίνα σας και παρεμβάλλει στο γυμνό προσαρμοστή ινών. Συστήνονται για τις συνδέσεις μετρητών δύναμης, προσωρινές επισκευές συστημάτων ή οπουδήποτε μια γρήγορη σύνδεση ινών απαιτείται.

Οι γυμνοί προσαρμοστές ινών χρησιμοποιούνται ως μέσο για να συνδέσουν τη γυμνή ίνα με τον εξοπλισμό οπτικών ινών σας. Αυτοί οι προσαρμοστές σχεδιάστηκαν με την ταχύτητα στο μυαλό, και χρησιμοποιούνται παραδοσιακά για τις προσωρινές σύνδεση σταθμών μετρητών δύναμης, τις προσωρινές επισκευές, ή τις γρήγορες συνδέσεις ινών. Αυτοί έρχονται με μια χαμηλή απώλεια εισαγωγής και υψηλός - ποιοτική στιλβωτική ουσία.

Χαρακτηριστικά γνωρίσματα

• Εύχρηστος
• Χαμηλότερο κόστος
• Επαναχρησιμοποιήσιμος και εύκολος να καθαρίσει
• Ποικιλία των τύπων συνδετήρων (FC, SMA, LC, ST, Sc, E2000)
• Η ποικιλία της ίνας ταξινομεί διαθέσιμο
• 900 σφιχτές εκδόσεις απομονωτών μικρού διαθέσιμες

Εφαρμογές

• Εν συντομία συνδέστε με τις πηγές φωτός, τους μετρητές ενέργειας, OTDRs, την αναλογία μετρητές εξάλειψης, και ποικίλο άλλο εξοπλισμό για τη δοκιμή και τη μέτρηση
• Η δοκιμή η ίνα και τα στροφία ινών
• Εργασία εγκατάστασης και επισκευής

Οδηγία λειτουργίας

1. Εάν είστε η χρησιμοποίηση του γυμνού προσαρμοστή ινών με η ίνα, προχωρά στο βήμα. Εάν χρησιμοποιείτε τις τηλεγραφημένες ίνες, λουρίδα τουλάχιστον 3 ίντσες του εξωτερικού σακακιού του καλωδίου και αποκομμένος τα εκτεθειμένα μέλη δύναμης (συνήθως ίνες Kevlar κοντά στη γδυμένη άκρη).
2. Λουρίδα ένα ικανοποιητικό ποσό του απομονωτή για να επιτρέψει την εισαγωγή ινών. Το μήκος του απομονωτή που γδύνεται πρέπει να είναι περίπου 15 χιλ. σε 20 χιλ.
3. Καθαρίστε την εκτεθειμένη επένδυση με την ακετόνη ή/και το ισοπροπύλιο οινόπνευμα (βαθμός αντιδραστηρίων).
4. a. Μαγνητικός σφιγκτήρας: Το κτύπημα ανοίγει το μαγνητικό σφιγκτήρα. Ωθήστε τη γδυμένη ίνα κατευθείαν μέχρι τους προσκρουστήρες η ίνα. Σε αυτό το σημείο κτυπήστε κλεισμένος το μαγνητικό σφιγκτήρα για να κρατήσετε την ίνα σε ισχύ.
5. b. Σφιγκτήρας άνοιξη: Πιέστε το συμπιεζόμενο δί ελατηρίου μηχανισμό στερέωσης απομονωτών και παρεμβάλτε τη γδυμένη ίνα στην τρύπα αποδοχής. Ωθήστε τη γδυμένη ίνα κατευθείαν μέχρι τους προσκρουστήρες η ίνα. Σε αυτό το σημείο απελευθερώστε το μηχανισμό στερέωσης απομονωτών, για να κρατήσετε την ίνα σε ισχύ.
6. Χρησιμοποιήστε μια διασπώντας μάνδρα για να σημειώσετε ήπια την ίνα όσο το δυνατόν πιό κοντά στο ferrule τέλος. (Δείτε το σχήμα 2) σημείωση: Εάν τα σπασίματα ινών κατά τη διάρκεια της διαδικασίας σημείωσης, αυτό σημάνουν ότι το αποτέλεσμα ήταν πάρα πολύ βαθύ, το οποίο θα οδηγήσει σε ένα φτωχό πρόσωπο τελών ινών και υψηλές απώλειες.
7. Τραβήξτε τη σημειωμένη ίνα άμεσα επάνω. Η σημειωμένη ίνα πρέπει να χωρίσει καθαρά στο σημείο αποτελέσματος. Σημείωση: Πάντα τραβήξτε την ίνα άμεσα επάνω. Η αποτυχία να κάνει έτσι θα οδηγήσει σε ένα φτωχό πρόσωπο τελών ινών και υψηλές απώλειες.
8. Επιθεωρήστε το πρόσωπο τελών με ένα μάτι loupe και εάν είναι απαραίτητο, ρυθμίστε την ίνα έως ότου είναι επίπεδο.
9. Η ίνα είναι τώρα έτοιμο για χρήση. Παρεμβάλτε τον προσαρμοστή στο δοχείο του οπτικού εξοπλισμού δοκιμής.

Γυμνός προσαρμοστής οπτικών ινών, γυμνός προσαρμοστής οπτικής ίνας
